一、产品概述

ZHRF 雷达流量计采用毫米波雷达传感器用于测量流体的流量。通过发射电磁波信号及积分模型算法，实现对水位、流速和水流量的测量；广泛应用于明渠、河道、灌渠、 防汛预警等场合。

二、测量原理

水位测量： 雷达流量计发射调频连续波信号，测量的接收信号与发射信号之间的频率差δf 和介质表面的距离 R 成一定比例关系：

R（距离）=C（速度）* δf（频率差）/2/K（调频斜率）

流速测量： 通过分析接收到电磁波多普勒的频偏，雷达流量计测量出流体的运动，本产品均采用进口芯片和独特的高精度算法确保对流速的准确测量。

流量计算： 根据水位计和流速的测量结果，再结合河流截面参数，根据相应经验模型计算出河流流量；这使得雷达流量计成为综合监测水系统中流体流动的理想仪表。

三、产品特点

1、不仅测量水位和流速，还能通过这些数据计算出水流量，提供全面的流体信息；

2 、利用雷达技术，实现了高精度的水位、流速及流量的测量；

3 、雷达流量计采用非接触式测量技术，无需物理接触流体；

4 、不受温度、湿度、气压、雨雪和风沙等环境因素的影响，确保数据连续性；

5 、支持 Modbus  协议，方便接入系统，提高水资源管理的效率；

6 、用于河流、湖泊、水库等不同水域环境，满足各种水位监测需求；

7 、采用先进的低功耗技术，延长设备使用寿命，降低使用成本；

8 、系统设计采用工业级进口美国TI雷达芯片，稳定性高，环境适应能力强；

9 、专业的上位机调试软件，方便现场调试；

10 、防护等级达到 IP67 ，防潮、防尘、防绣蚀；

11 、结构精致、安装便捷。

四、技术规格

五、结构尺寸

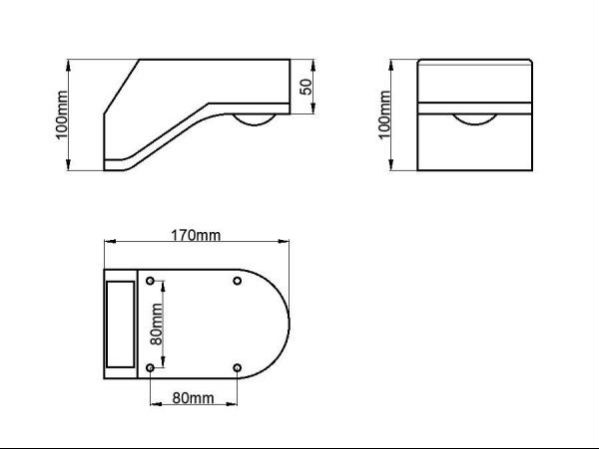

产品尺寸图

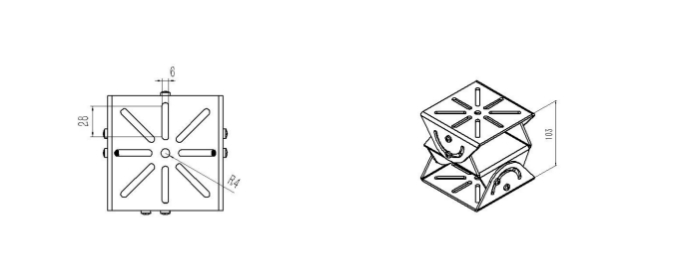

支架尺寸图

六、安装说明

为了确保雷达流量计测量数据的准确性，安装时必须注意以下几点。

1、水域位置

检查水流方向和流速，确保无大的变化。

观察水面波浪，避免大漩涡、乱流和湍流现象。

【注意事项】：

漂浮物影响： 漂浮物可干扰雷达信号，导致流速测量结果出现跳变，在漂浮物离开雷达视野后可恢复正常。

平静水面注意： 若水面平静，流速仪检测不到任何运动的流体，则雷达不会检测流速信息，但是可以检测水位信息。

2、安装位置

建议靠近河流中心安装，确保流量测量准确。避免岸边杂物对测量的影响，如果确有避不开的干扰，可以通过虚假回波学习进行屏蔽。

3、安装高度角度

为了确保流量计的精准测量，保证流量计位于水面中央且垂直于水面。倾斜会使信号幅度变弱，影响正常测量，建议将斜面流速天线朝向水流的上游，即迎水方向，水流速度显示为正向速度。

本流量计理论安装高度范围为 2~20 米，若条件允许，建议将安装高度控制在 10米以内。请根据实际情况确定最佳的安装高度

如果需要测量流速非常低或者表面平静的水体，为了提高雷达接收回波的能量，建议将测量距离缩短，以便进行近距离测试。

雷达与水面的距离越远，回波信号的强度将减弱，进而影响雷达对水流速度的准确探测能力。然而，雷达与水面的距离也不宜过近，因为这样容易受到水流的干扰。为了确保液位正常测量，请注意雷达的安装高度，确保其远离雷达的盲区范围同时又小于雷达最大测试极限。

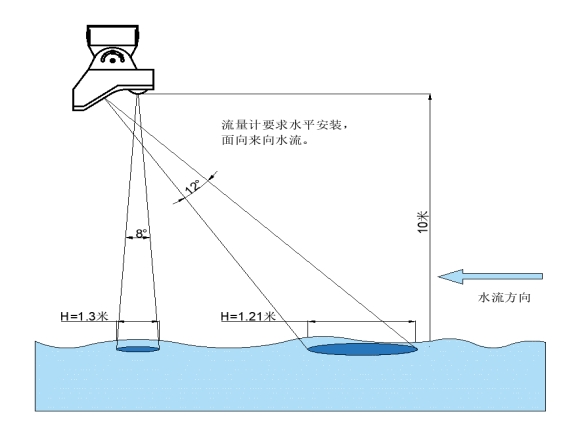

4、雷达视野 FOV

雷达视野 FOV（Field of View）是指雷达系统能够覆盖的角度范围。它表示雷达传感器在水平和垂直方向上能够监测的区域大小。雷达 FOV 的大小直接影响着系统的探测和跟踪能力。

一般来说，雷达 FOV 通常以度数表示，分为水平 FOV 和垂直 FOV。水平 FOV 涵盖了雷达在水平方向上可观测到的角度范围，而垂直 FOV 表示在垂直方向上的可观测范围。

本产品中，水位雷达 FOV 为 8 ° , 流速雷达 FOV 为 12 ° , 下面分别计算出他们在10 米远处的 FOV 是多少。

公式：FOV=tan（8 °/2） × 10m×2=0.069×10×2=1.38（m）

即水位雷达在 10 米处的FOV 是 1.38 米。

公式：FOV=tan（12 °/2） × 10m×2=0.105×10×2=2.1（m）

即流速雷达在 10 米处的FOV 是 2.1 米。

注：FOV 仅是雷达波束宽度的简单度量，不代表波束外的目标完全无法被检测。
